石墨靶材：現代科技產業的核心材料革新與應用探索
時間：2025-03-06瀏覽次數：1024在半導體、光伏、顯示面板等高新技術產業中，有一種材料因其獨特的物理化學性能，悄然成為制造工藝升級的關鍵——它就是石墨靶材。作為濺射鍍膜工藝的核心耗材，石墨靶材直接影響著電子器件性能、能源轉化效率和顯示技術的精度。本文將深入剖析石墨靶材的特性、應用場景及未來發展趨勢，為讀者揭示石墨材料背后的科技密碼。
一、石墨靶材：性能優勢背后的科學邏輯

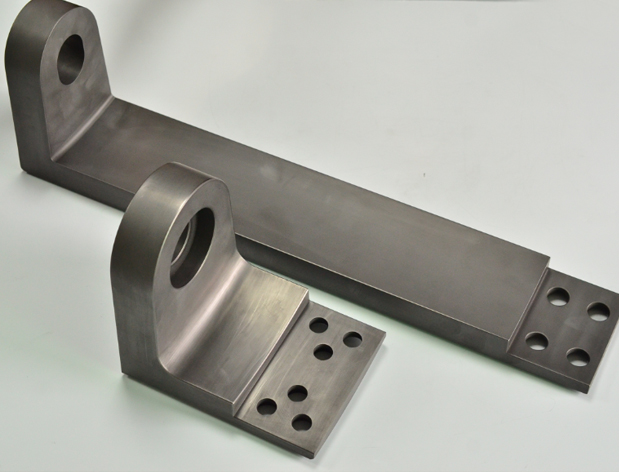

石墨靶材是以高純度石墨為基材，通過精密加工制成的片狀或管狀濺射靶材。其核心價值源于石墨的三大天然優勢：
1、高純度與導電性
石墨的碳含量可達99.99%以上，雜質含量低于1ppm，確保了濺射薄膜的純凈度。其層狀晶體結構賦予優異的導電性（電阻率低至5×10??Ω·m），在半導體領域可顯著降低電路阻抗。
2、環境穩定性
在1500℃高溫下仍能保持結構完整（熔點達3650℃），熱膨脹系數僅為銅的1/4，適用于大功率芯片封裝等嚴苛場景。
3、自潤滑與低濺射速率
層間作用使濺射過程粒子釋放均勻，成膜致密性提升30%以上，在OLED蒸鍍工藝中可減少50%的微孔缺陷。
二、從實驗室到產業化的技術突破路徑
石墨靶材的制造涉及材料科學、精密加工、表面工程等多學科交叉，其技術演進經歷了三個階段：
一階段（2000年前）：粉末冶金法的局限
早期采用等靜壓成型+高溫?zé)Y(jié)工藝，但產品密度僅1.6-1.8g/cm3，孔隙率高達15%，導致濺射過程出現"微爆"現象。
二階段（2005-2015年）：CVD技術的突破
化學氣相沉積（CVD）法使石墨純度突破6N級（99.9999%），晶粒尺寸控制在20μm以內，濺射速率提升至0.8μm/min，日本一家企業率先實現直徑600mm靶材量產。
三階段（2020年至今）：復合結構創新
通過梯度摻雜技術，開發出鈦-石墨（Ti-C）復合靶材，硬度提升3倍（HV≥2800），壽命延長至傳統產品的5倍。德國一家企業推出新產品已實現0.5μm級表面粗糙度控制。
三、四大核心應用場景的產業化實踐
1、半導體芯片制造
在7nm以下制程中，石墨靶材用于沉積柵極介質層，其介電常數（k值）可控制在3.9-4.2之間，使晶體管漏電流降低40%。某品牌的封裝技術中，石墨熱沉靶材可將芯片工作溫度降低18℃。
2、光伏電池革命
異質結（HJT）電池生產需在硅片表面沉積5nm級本征非晶硅層。石墨靶材的濺射均勻性使電池效率突破26.5%，組件功率損耗減少2.3%。
3、柔性顯示技術
在相關蒸鍍環節，曲面石墨掩膜板可實現0.1mm曲率半徑的精密圖形轉移，使折疊屏手機彎折壽命超30萬次，某品牌的手機就是采用該技術。
4、航空航天涂層
石墨/碳化硅復合靶材制備的抗氧化涂層，使高超音速飛行器鼻錐部位耐溫能力達2200℃，比傳統陶瓷涂層減重60%。
四、行業痛點與技術攻關方向
盡管石墨靶材性能優越，但產業發展仍面臨三大挑戰：
1、原料卡脖子困境
全球80%的高純石墨原料依賴中國供應，但國外一家先進材料公司壟斷6N級提純技術，單噸加工成本高達$120萬。
2、大尺寸加工瓶頸
直徑800mm以上靶材的密度均勻性偏差需控制在±0.05g/cm3內，當前良品率不足30%，一家化學開發的多軸超聲波加工系統可將加工精度提升至±2μm。
3、回收技術滯后
報廢靶材的碳回收率不足40%，一家煤化所研發的微波裂解技術，使再生石墨純度恢復至99.95%，成本降低65%。
五、未來五年技術演進預測
1、智能靶材系統
集成嵌入式傳感器（如FBG光纖）實時監測濺射速率、溫度場分布，實現工藝參數動態調節，預計2026年進入商用階段。
2、量子點復合結構
將石墨烯量子點嵌入靶材基體，可使薄膜電子遷移率提升至5000cm2/(V·s)，為6G通信器件提供材料基礎。
3、太空制造新范式
利用微重力環境制備各向同性石墨靶材，晶界缺陷減少90%，某相關計劃在2025年開展國際空間站實驗。
綜合所述，隨著全球半導體產業向3nm以下制程突進、鈣鈦礦光伏電池開啟GW級量產，石墨靶材正從"配套材料"升級為"戰略物資"。據相關平臺預測，2028年全球市場規模將達47.8億美元，年復合增長率12.3%。在這場高科技材料競賽中，誰能在純度控制、大尺寸制造、復合改性等核心技術上取得突破，誰就能在下一代信息技術革命中掌握主動權。石墨靶材的進化之路，恰是現代工業攀登材料科學高峰的縮影。
